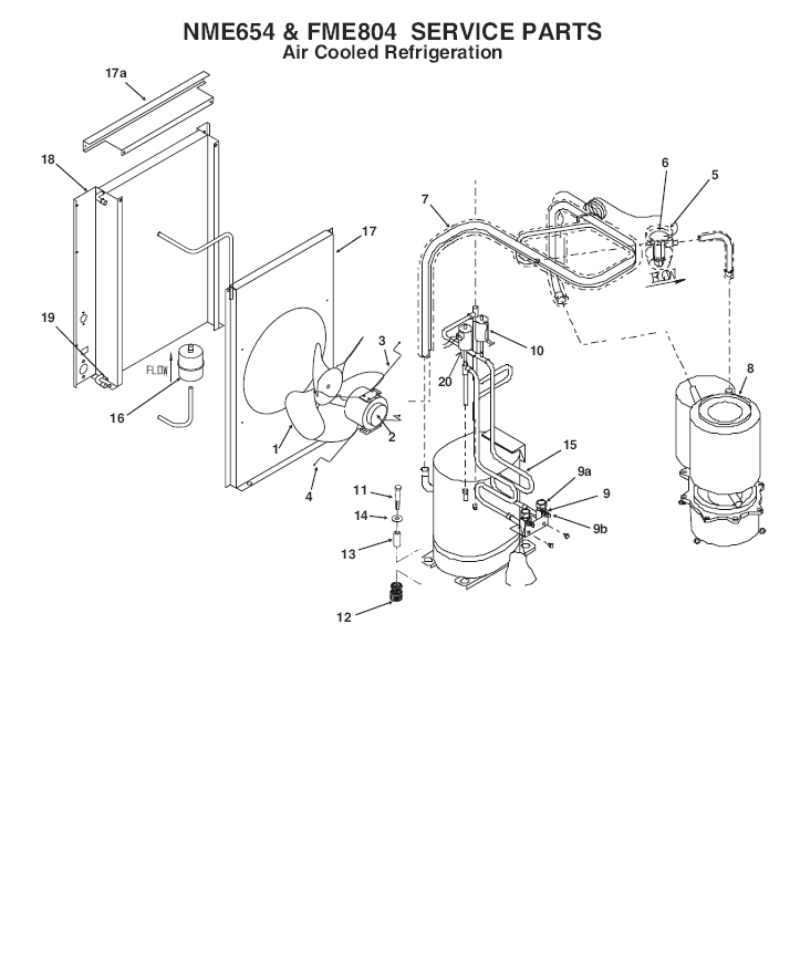

Scotsman FME804 Parts Diagram
Currently Viewing: FME804 Air Cooled Refrigeration  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1   18-8900-01 Scotsman Fan Blade Ships In 1-2 Days $29.95
2   18-8736-01 FAN MOTOR Ships In 1-2 Days $198.62
  18-8736-04 FAN MOTOR Ships In 1-2 Days $198.62
3   A38850-001 BRACKET FAN Ships In 1-2 Days $28.82
4   03-1531-01 SCREW Ships In 1-2 Days $1.85
  03-1645-01 SCREW Ships In 1-2 Days $0.92
5   A32961-020 INSULATION KIT Ships In 1-2 Days $50.94
6   11-0488-21 THERMO EXP VALVE Ships In 1-2 Days $249.14
7   A35870-001 SUCTION LINE Ships In 1-2 Days $142.22
8   A33194-020 EVAPORATOR Ships In 1-2 Days $1,021.17
9   16-0832-20 PROCESS VALVE KIT Ships In 1-2 Days $45.77
9a   16-0832-02 VALVE SET SCREW CAP Ships In 1-2 Days $10.34
9b   16-0832-03 VALVE CORE CAP Ships In 1-2 Days $12.43
10   11-0501-22 CONTROL PRESSURE Ships In 1-2 Days $89.81
11   03-1645-01 SCREW Ships In 1-2 Days $0.92
12   18-2200-28 MOUNTING GROMMET Ships In 1-2 Days $7.26
13   18-2200-27 MOUNTING SLEEVE Ships In 1-2 Days $5.81
14   03-1407-07 TYPE A PLAIN WASHER Ships In 1-2 Days $2.63
15 115v/60hz 18-8721-21 Compressor 115V/60/1
115v   18-8711-50 OVERLOAD Ships In 1-2 Days $53.20
230v/50hz   18-8721-22 COMPRESSOR
50hz   18-8721-50 OVERLOAD Ships In 1-2 Days $41.14
16   02-3319-02 DRIER Ships In 1-2 Days $34.34
17   A35886-001 FAN SHROUD Ships In 1-2 Days $72.79
17a NLA a35582-002
18   18-8734-01 A/C CONDENSER Ships In 1-2 Days $278.13
19   03-1645-01 SCREW Ships In 1-2 Days $0.92
20   11-0502-21 CONTROL PRESSURE Ships In 1-2 Days $87.93
