Scotsman FME2404R Parts Diagram

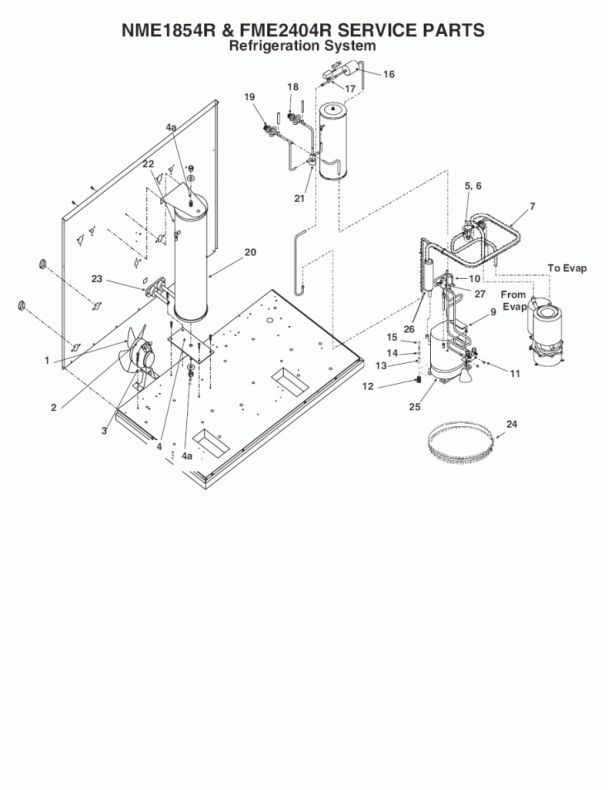

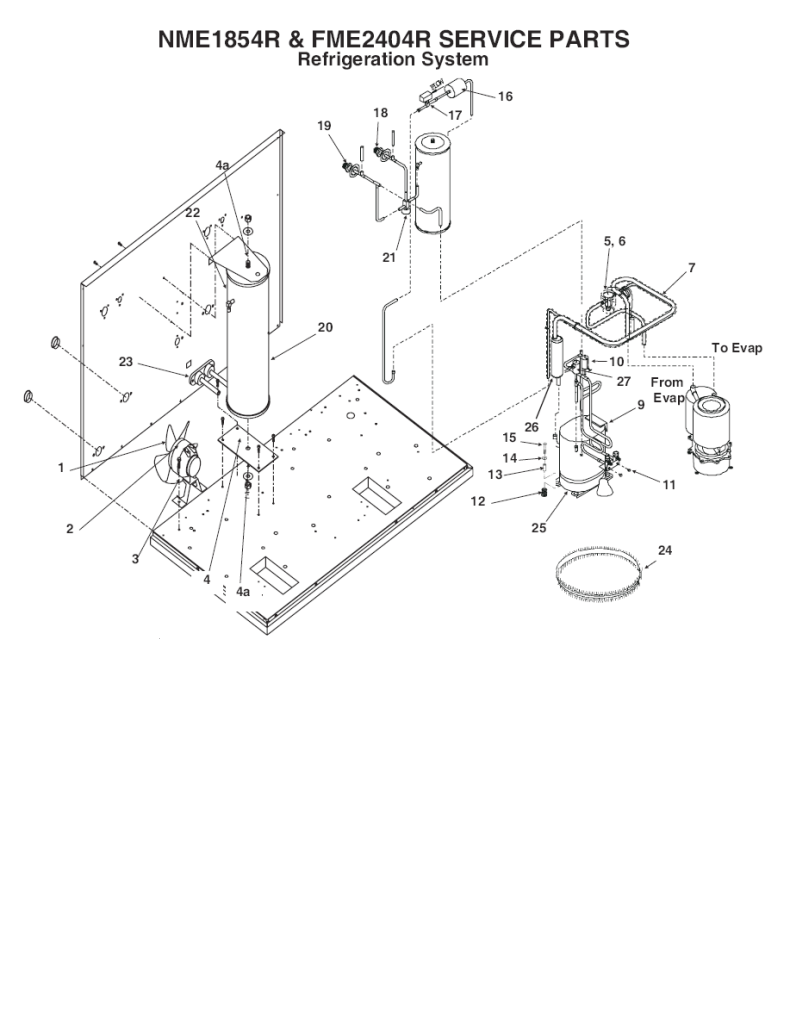

Currently Viewing: FME2404R Refrigeration System  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1   18-8708-01 FAN BLADE Ships In 1-2 Days $30.46
2   12-1576-02 FAN MOTOR Ships In 1-2 Days $123.03
3   A35246-001 BRACKET Special Order - Ships In 3-4 Weeks $34.93
4   A31801-002 RECEIVER SUPPORT - OBSOLETE, NO REPLACEMENT
4a   03-1406-13 HEX NUTS Ships In 1-2 Days $4.01
5   A32961-020 INSULATION KIT Ships In 1-2 Days $50.94
6   11-0488-21 THERMO EXP VALVE Ships In 1-2 Days $249.14
7   A36496-001 SUCTION LINE Ships In 1-2 Days $163.11
8   A34285-001 FILLER STRIP - REPLACED BY A34285-015
9   16-0832-20 PROCESS VALVE KIT Ships In 1-2 Days $45.77
9a   16-0832-02 VALVE SET SCREW CAP Ships In 1-2 Days $10.34
9b   16-0832-03 VALVE CORE CAP Ships In 1-2 Days $12.43
10   11-0501-22 CONTROL PRESSURE Ships In 1-2 Days $89.81
11   03-1645-01 SCREW Ships In 1-2 Days $0.92
12   18-2200-28 MOUNTING GROMMET Ships In 1-2 Days $7.26
13   18-2200-27 MOUNTING SLEEVE Ships In 1-2 Days $5.81
14   03-1407-07 TYPE A PLAIN WASHER Ships In 1-2 Days $2.63
15   03-1405-20 HEX CAP SCREW Ships In 1-2 Days $1.85
16   02-3319-02 DRIER Ships In 1-2 Days $34.34
17   12-2135-22 SOLENOID - REPLACED BY 12-2135-02
18 16-0850-01 SCOTSMAN 16-0850-01 QUICK CONNECT 1/2 Ships In 1-2 Days $42.53
19 16-0850-03 Scotsman 16-0850-03 Quick Connect 3/8 Ships In 1-2 Days $34.78
20   16-0761-01 RECEIVER Ships In 1-2 Days $453.60
21   11-0422-25 HEAD PRESSURE CONTRO Ships In 1-2 Days $275.15
22   A32968-001 BRACE Ships In 1-2 Days $39.61
23   02-3692-22 DRAIN CASTING - EVAPORATOR Special Order - Ships In 3-4 Weeks $44.06
24   12-1868-03 HEATER CRANKCASE Ships In 1-2 Days $38.57
25 208-230/60/1   18-8768-22 COMPRESSOR
200-230/60/3   18-8768-24 COMPRESSOR
26   16-0778-21 ACCUMULATOR Ships In 1-2 Days $132.30
27   11-0502-21 CONTROL PRESSURE Ships In 1-2 Days $87.93
