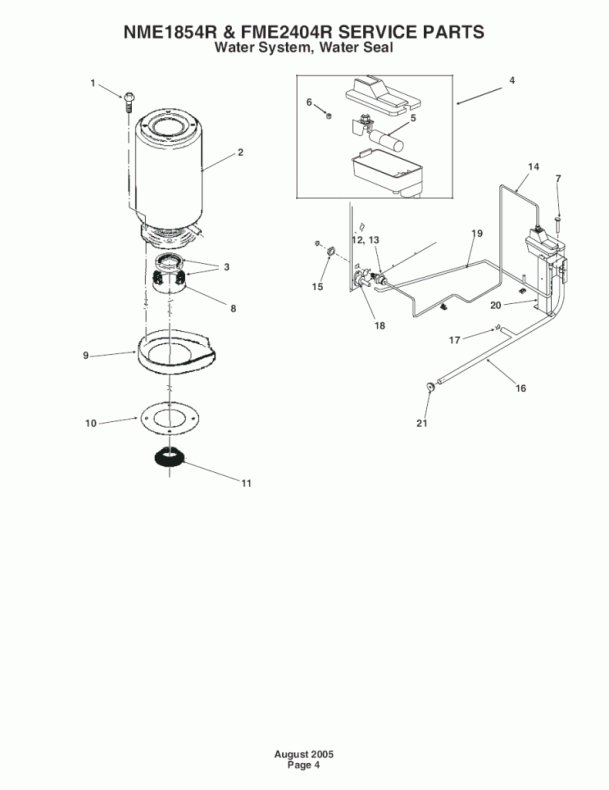

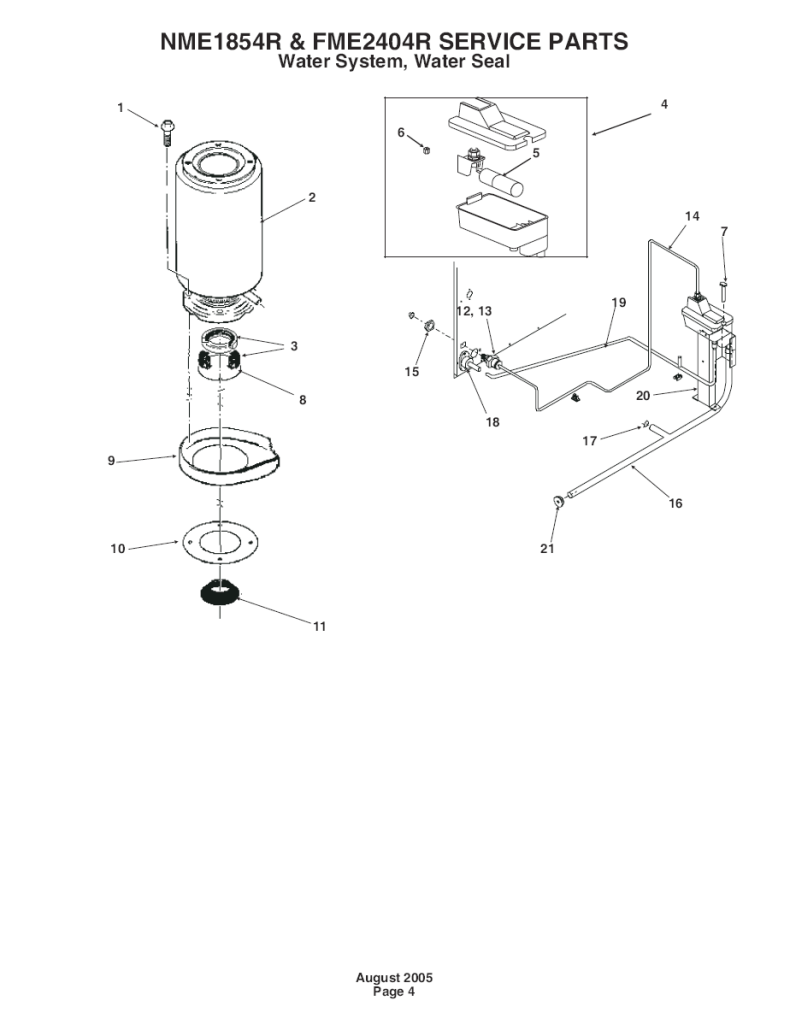

Scotsman FME2404R Parts Diagram
Currently Viewing: FME2404R Water System, Water Seal  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1 NLA 03-1420-03
2   A32890-020 EVAPORATOR Ships In 1-2 Days $1,019.78
3   02-0929-03 WATER SEAL - REPLACED BY 02-0929-23
4 02-3266-20 Scotsman Reservoir - 02-3266-20 Ships In 1-2 Days $120.16
5   02-3266-21 Scotsman Valve - 02-3266-21
6 02-3266-03 Scotsman Plunger - 02-3266-03 Ships In 1-2 Days $13.12
7   12-2760-21 SENSOR WATER LEVEL Ships In 1-2 Days $90.76
8 A32777-001 RING Ships In 1-2 Days $25.83
9   02-3837-01 DRIP PAN - PLASTIC Ships In 1-2 Days $28.01
10 13-0704-00 GASKET Ships In 1-2 Days $9.79
11   02-4663-01 WATER SHED Ships In 1-2 Days $33.78
12   16-0835-01 FITTING Ships In 1-2 Days $43.36
13   16-1039-01 CONNECTOR MALE Ships In 1-2 Days $25.68
14   13-0895-01 HOSE - PER FT. Ships In 1-2 Days $1.84
15   03-1394-01 NUT Ships In 1-2 Days $4.21
16   A36154-001 TUBE - PREFORMED Ships In 1-2 Days $41.26
17 NLA 02-1338-00
18   02-3692-22 DRAIN CASTING - EVAPORATOR Special Order - Ships In 3-4 Weeks $44.06
19   02-3826-01 DRAIN HOSE Ships In 1-2 Days $43.03
  02-3826-02 DRAIN HOSE Ships In 1-2 Days $37.20
20   A36078-002 BRACKET -OBSOLETE
21   13-0840-01 RUBBER PLUG Special Order - Ships In 3-4 Weeks $2.96
