Manitowoc QY0325W Ice Machine Parts Diagram

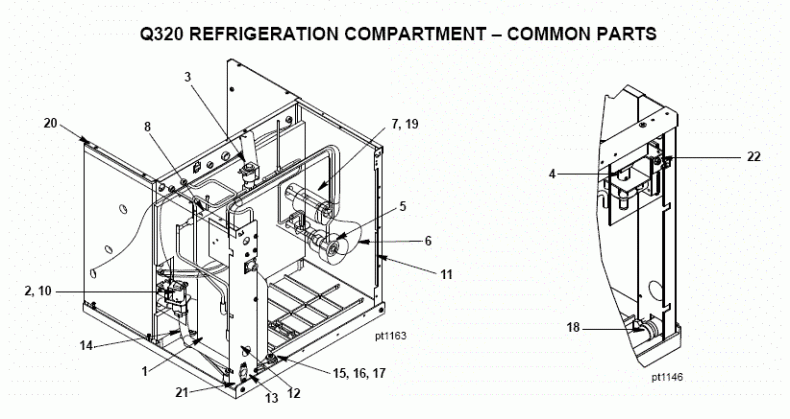

Currently Viewing: Q320 Refrigeration Compartment- Common Parts  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1a 115V   76-2752-3 Compressor - 76-2752-3
1b Overload 115V   85-0541-3 Overload, 115/60, 8300CRTP60 Ships In 7-10 Days $48.92
1c 208-230V/60/1   7627543 Compressor Assembly, 230/60/1
1d Overload 208-230V/60/1   8505423 Overload, 208-230/60 Ships In 7-10 Days $23.08
1e 220V/50/1   7627533 Compressor Assy, 220/50/1 Ships 1 - 2 Days $744.00
2 Water Dump valve
2a 115V 000001767 Manitowoc Dump Valve (120V) In Stock $65.95
2b 208-230V 50/60 Hz 000001768 Manitowoc Dump Valve W/230V Coil Ships In 1-2 Days $67.95
3 Hot Gas Valve
3a Valve Including Coil 115V 76-3001-1 Solenoid Valve - 76-3001-1 115V Ships In 1-2 Days $135.69
3b Coil only 115V   000005156 Coil Only 115V Danfoss In Stock $32.95
3c Coil Only 115V 24-0436-3 Alco 115V Solenoid Valve Coil Ships In 1-2 Days $88.62
3d Valve Including Coil 208-230V 50/60 Hz   7630071 Solenoid Vlv Evu3 .38x.25 230V Ships In 7-10 Days $123.69
3e Coil Only 208-230V 50/60 Hz   000005157 Coil Only 230V Danfoss - 000005157 Ships In 7-10 Days $35.31
3f Coil only 208-230V 50/60 Hz 24-0448-3 Solenoid Coil AMS 208/240V Ships In 7-10 Days $87.95
4 Water Inlet valve
4a 115V 000007965 Water Inlet Valve 115V 000007965 In Stock $66.95
4b 230V 000007966 Water Inlet Valve 230V 000007966 In Stock $67.95
5   76-0018-3 Valve, Exp Danfoss - 76-0018-3 In Stock $147.69
6 Expansion Valve Boot
6a   40-0721-3 Insulation, Boot - TXV Body Ships In 7-10 Days $23.08
6b   40-0036-3 Insul, TXV Boot, Danfoss Ships In 7-10 Days $20.31
7   40-0720-3 Insulation, TXV Bulb - 40-0720-3 Ships in 1-2 Days $14.95
8   83-1016-3 Manifold/Strainer Ships In 7-10 Days $25.85
9   20-7810-3 Water Pump Lead - 20-7810-3 Ships In 7-10 Days $43.38
10   6035641 Dump Valve Bracket Only Ships In 7-10 Days $104.31
11   6017441 Weldment, LH Cornerpost Ships In 7-10 Days $352.62
12   6016181 Weldment, RH Cornerpost Ships 1 - 2 Days $58.15
13   87-0608-3 Adapter, .50ID X .63OD 1/2NPTF Ships In 7-10 Days $13.85
14 44-2038-3 Vinyl Tube 5/8" ID- 44-2038-3 In Stock $8.95
15   8503069 Rubber Grommet (Pkg of 4) Ships In 7-10 Days $9.23
16   5573419 Washer, .234id X .875od (Pkg 10) Ships In 7-10 Days $7.39
17   5012309 Screw 12-16 X .875 Hi/Lo (Package of 6) Ships In 7-10 Days $8.31
18   5650709 Hose Clamp (Pkg of 2)
19   56-5052-9 Ss Wormdrive Clamp (Pkg of 2) Ships In 7-10 Days $10.00
20 52-0209-9 Phil Flat Hd Screw Pkg of 12 - Obsolete
21 52-0206-9 Sl Hex Hd Screw (Pkg of 12) Ships In 7-10 Days $10.15
22 60-2354-1 Manitowoc Bracket Only for Water Valve In Stock $115.38
23   20-0614-3 Terminal Block - 20-0614-3 Ships In 7-10 Days $18.46
