Manitowoc JR0200A Parts Diagram

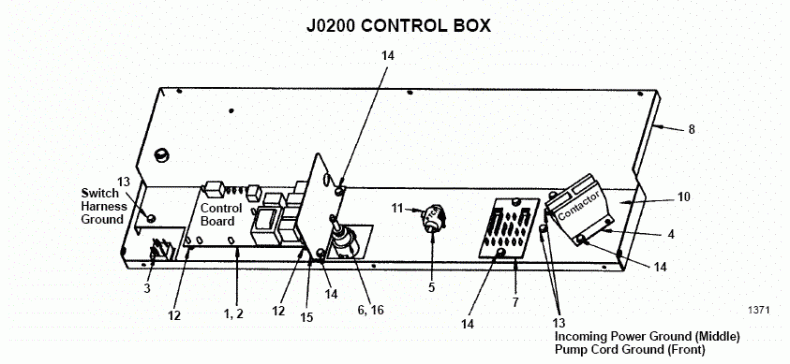

Currently Viewing: J200 Control Box  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1 7627823 Manitowoc Control Board, J/Q/IB Series In Stock $599.00
2 Fuses mounted on control board
2a 7 amp   25-1100-3 Fuse 7 Amp 5 Pack Ships In 1-2 Days $31.95
2b .125 amp 60 Hz   25-1116-9 Fuse .125 Amp .57x.177 5 Pack Ships In 1-2 Days $35.95
2c .100 amp 50 Hz   2511053 Fuse .1 Amp-5 Pack Ships In 7-10 Days $69.23
3 Toggle switch only 23-0134-3 Switch, Rocker Ships In 1-2 Days $32.31
3a Toggle switch w/wiring harness 20-3217-3 Wiring Harness - Switch Ships In 7-10 Days $36.00
4 Contactor
4a 115V/60Hz/1 20-0658-9 Contactor, 115V, 1 Ph W/Shunt - 20-0658-9 Ships In 1-2 Days $26.95
4b 208-230V/50-60Hz/1   20-0659-9 Contactor, 208-230, 1ph W/Shunt - 20-0659-9 Ships in 1-2 Days $25.85
5   85-0500-3 Ptcr, Motor Start, 10 Amp Ships In 1-2 Days $36.00
6   23-5536-9 High Pressure Cut-Out Control Ships In 1-2 Days $139.38
7a 60 Hz   20-3215-3 Manitowoc Terminal Board W/Wiring Harness - 60hz/1ph Ships In 7-10 Days $135.69
7b 50 Hz   20-3216-3 Manitowoc Terminal Board W/Wiring Harness - 50 Hz/1ph Ships In 7-10 Days $136.62
8   601408-1 Manitowoc Control Box Base - 30 Model Ships In 7-10 Days $118.15
9   6014091 Manitowoc Control Box Cover- 30 Model Ships In 7-10 Days $44.31
10   601966-1 Manitowoc Control Box Panel- 601966-1 Ships In 7-10 Days $29.54
11   8505023 Bracket, Ptcr Mounting In Stock $7.38
12   43-0225-3 Support Ships In 7-10 Days $7.38
13 52-0216-9 Ph Hx Wash Head (Pkg of 6) - 52-0216-9 In Stock $7.95
14 52-0206-9 Sl Hex Hd Screw (Pkg of 12) Ships In 7-10 Days $10.15
15   601967-1 Manitowoc Control Board Shield- 601967-1 Ships In 7-10 Days $12.00
16   5121669 Screw #8 X 3/4 (Pkg of 10) Ships In 7-10 Days $10.15
