Manitowoc QM45A Ice Machine Parts Diagram

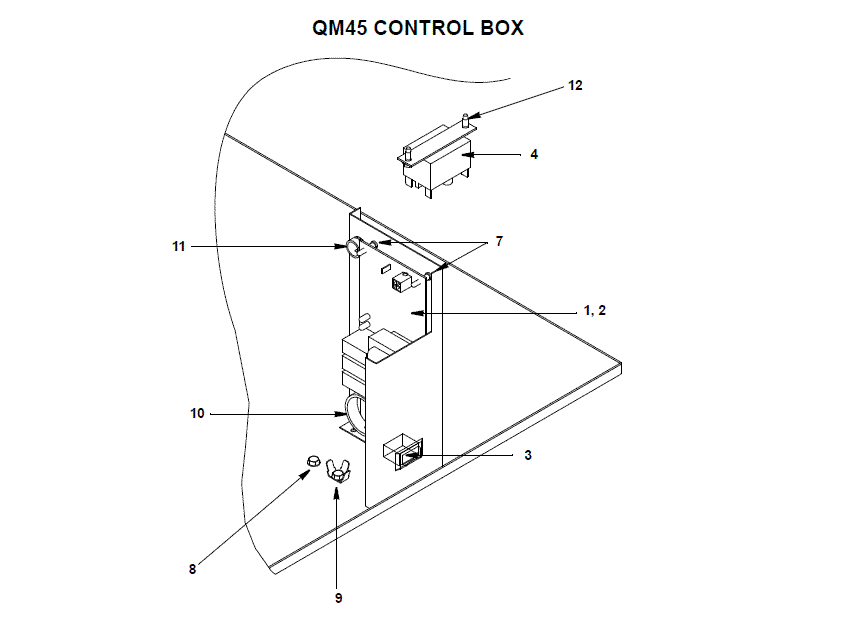

Currently Viewing: QM45 Control Box  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1)...Control Board (for use with all voltages) 76-2907-3 Manitowoc Control Board 115-230V 50/60Hz - 76-2907-3 Ships In 1-2 Days $329.00
2)...10 Amp Fuse – Mounted on Control Board   25-1149-3 Fuse, 10 Amp Ships In 7-10 Days $27.69
3)...Toggle Switch Only   23-0151-3 Switch, Rocker Ships In 1-2 Days $9.95
3a)...Toggle Switch Wiring Harness   2032483 Wiring Harness Ships In 7-10 Days $37.85
4a)...Relay 115V/60Hz   85-0553-3 Relay, 115/60, 9400-11T1528 Ships In 7-10 Days $27.69
4b)...Relay 230V/50-60Hz 8505543 Manitowoc Relay, 230/50/60, 9400-11U1528 Ships In 7-10 Days $26.77
5)...Wiring Harness Air Cooled (Not Shown) 2008303 Manitowoc Wiring Harness - Air Cooled Ships In 7-10 Days $127.38
6a)... Power Cord 115V/60Hz (Not Shown)   20-3266-3 Power Cord - 125V/15a Ships In 7-10 Days $48.00
6b)...Power Cord 230V/50Hz (Not Shown)   2033023 Power Cord - 230V/50Hz Ships In 7-10 Days $105.23
7)...Control Board Mounting Supports   43-0225-3 Support Ships In 7-10 Days $7.38
8a)...Screw, #10-24X1/4   5202333 Manitowoc Scr 10-24x1/4 Ph Hwh Tfs Green Ships In 7-10 Days $6.50
8b)...Lockwasher, #10   55-7320-9 Lockwasher (Pkg of 10) Ships In 7-10 Days $7.00
9a)...Screw, #10-24X1/4   5202329 Screw Pkg of 4 Ships In 7-10 Days $7.75
9b)...Lockwasher, #10   55-7320-9 Lockwasher (Pkg of 10) Ships In 7-10 Days $7.00
9c)...Male Tab Terminal   2032483 Wiring Harness Ships In 7-10 Days $37.85
10)...Bushing.   2500139 Bushing Pkg of 6 Ships In 7-10 Days $9.23
11)...Bushing.   2502189 Bushing-Pkg of 6 Ships In 7-10 Days $7.38
12)...Screw, #10-24X1/2 52-0206-9 Sl Hex Hd Screw (Pkg of 12) Ships In 7-10 Days $10.15
