Manitowoc JD1803W Parts Diagram

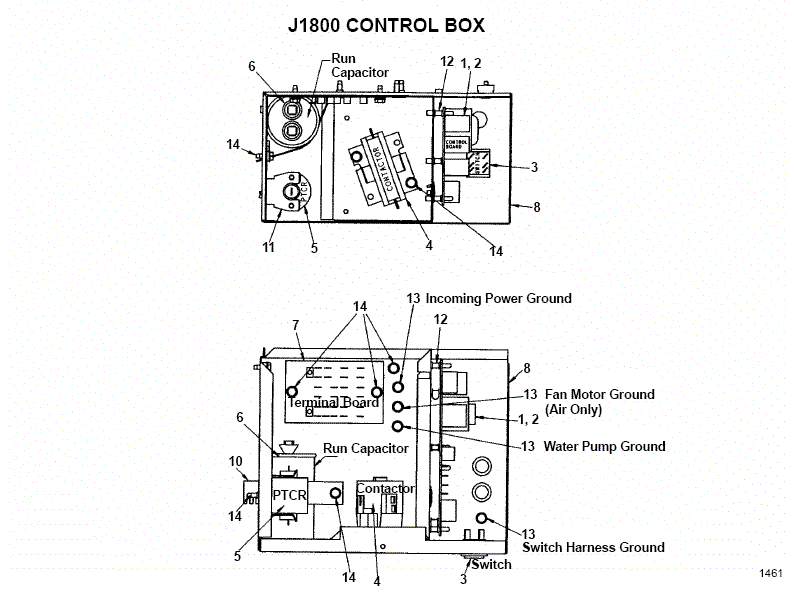

Currently Viewing: J1800 Control Box  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1 7627823 Manitowoc Control Board, J/Q/IB Series In Stock $599.00
2 Fuses Mounted On Board
2a 7 Amp   25-1100-3 Fuse 7 Amp 5 Pack Ships In 1-2 Days $31.95
2b .125 Amp 60 Hz Mini Fuse   25-1116-9 Fuse .125 Amp .57x.177 5 Pack Ships In 1-2 Days $35.95
2c .100 Amp 50 Hz Mini Fuse   2511053 Fuse .1 Amp-5 Pack Ships In 7-10 Days $69.23
3 Toggle Switch Only 23-0134-3 Switch, Rocker Ships In 1-2 Days $32.31
3a Switch W/Harness   20-3105-9 Wiring Harness-Switch Assy Ships In 7-10 Days $60.92
4 Contactor - Single Phase   24-1033-3 Contactor, 208-240V, 2 Pole Ships In 1-2 Days $82.15
5   20-0661-9 Contactor, 208-230V 60 Hz 3 Phase 3 Pole - 20-0661-9 Ships In 7-10 Days $60.92
6 Compressor Run Capacitor
6a 60Hz   20-1013-3 Run Capacitor - 20-1013-3 Ships in 1-2 Days $46.15
6b 50 Hz 000000028 Manitowoc Run Capacitor - 000000028 Ships In 1-2 Days $45.95
7a 60 Hz   2031903 Manitowoc Terminal Board W/Wiring Harness Ships In 7-10 Days $266.77
7b 50 Hz   2032033 Manitowoc Terminal Board W/Wiring Harness, 50 Hz 1ph Ships In 7-10 Days $177.25
8   6020001 Manitowoc Control Box Assy - Tox Ships In 7-10 Days $144.95
9   6014461 Manitowoc Control Box Cover - Tox Ships In 7-10 Days $305.54
10   6021601 Capacitor Bracket Only Ships In 7-10 Days $8.31
11   85-0495-3 Bracket, Ptcr Mounting Ships In 7-10 Days $8.31
12   43-0225-3 Support Ships In 7-10 Days $7.38
13 52-0216-9 Ph Hx Wash Head (Pkg of 6) - 52-0216-9 In Stock $7.95
14 52-0206-9 Sl Hex Hd Screw (Pkg of 12) Ships In 7-10 Days $10.15
6c 60 Hz Tecumseh Run Capacitor   000001395 Manitowoc Run Capacitor 230V/50 Hz Ships In 1-2 Days $35.95
