Manitowoc QR870C Ice Machine Parts Diagram

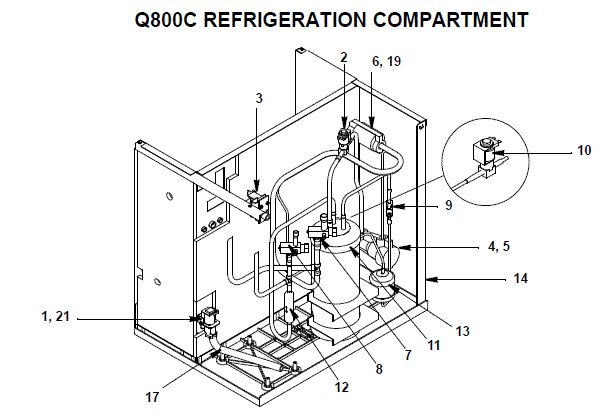

Currently Viewing: Q800C Refrigeration Compartment  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1a 115V/60/1 000001767 Manitowoc Dump Valve (120V) In Stock $65.95
1b 230V/50-60/1   000001768 Dump Valve 208/240V 50/60 Hz - REPLACED BY 000001768
2 Cool Vapor Valve
2a 115V/60 Solenoid Valve W/Coil   76-3005-1 Solenoid Vlv Evu6 .50x.38 115V Ships In 1-2 Days $147.69
2b 115V/60 Coil Only (Danfoss)   000005156 Coil Only 115V Danfoss In Stock $32.95
2c 115V/60 Coil Only (Alco) 24-0436-3 Alco 115V Solenoid Valve Coil Ships In 1-2 Days $88.62
2d 230V/50 Solenoid Valve W/Coil   76-3011-1 Valve, Solenoid 220V - 76-3011-1 Ships In 7-10 Days $147.69
2e 230V/50 Coil Only (Danfoss)   000005157 Coil Only 230V Danfoss - 000005157 Ships In 7-10 Days $35.31
2f 230V/50 Coil Only (Alco) 24-0448-3 Solenoid Coil AMS 208/240V Ships In 7-10 Days $87.95
3a 115V/60 000007965 Water Inlet Valve 115V 000007965 In Stock $66.95
3b 230V/50-60Hz 000007966 Water Inlet Valve 230V 000007966 In Stock $67.95
4   76-0022-3 Expansion Valve - 76-0022-3 Ships In 1-2 Days $152.31
5a Alco   40-0721-3 Insulation, Boot - TXV Body Ships In 7-10 Days $23.08
5b Danfoss   40-0036-3 Insul, TXV Boot, Danfoss Ships In 7-10 Days $20.31
6   40-0720-3 Insulation, TXV Bulb - 40-0720-3 Ships in 1-2 Days $14.95
7 Manual Shut Off Valve Suction Line   83-7330-3 Valve, Manual Shutoff .625 Ships In 7-10 Days $51.69
7a Valve Cap   8373023 valve Cap, Plastic, Shrader 83-7302-3 Ships In 7-10 Days $7.38
7b Insulation Boot   4007403 Insulation, Valve Boot Ships In 7-10 Days $18.46
8 Manual Shut Off Valve Liquid Line   83-7329-3 Valve, Manual Shutoff .375 Ships In 7-10 Days $35.08
8a Valve Cap   8373023 valve Cap, Plastic, Shrader 83-7302-3 Ships In 7-10 Days $7.38
9 Receiver Service Valve   83-7316-9 Valve, Manual Shut Off, 3/8" - 83-7316-9 Ships In 7-10 Days $65.54
9a Valve Cap   5650753 Cap for Receiver Service Valve
10 Liquid Line Solenoid Valve
10a 115V/60 Complete W/Coil 76-3001-1 Solenoid Valve - 76-3001-1 115V Ships In 1-2 Days $135.69
10b 115V/60 Coil Only (Danfoss)   000005156 Coil Only 115V Danfoss In Stock $32.95
10c 115V/60 Coil Only (Alco) 24-0436-3 Alco 115V Solenoid Valve Coil Ships In 1-2 Days $88.62
10d 230V/50-60Hz Complete W/Coil   7630071 Solenoid Vlv Evu3 .38x.25 230V Ships In 7-10 Days $123.69
10e 230V/50-60Hz Coil Only (Danfoss)   000005157 Coil Only 230V Danfoss - 000005157 Ships In 7-10 Days $35.31
10f 230V/50-60Hz Coil Only (Alco) 24-0448-3 Solenoid Coil AMS 208/240V Ships In 7-10 Days $87.95
11   76-2959-3 Rec Replacement Assy CVD Ships In 7-10 Days $247.38
12   83-7314-9 Magni-Check Valve Assy Ships In 7-10 Days $60.92
13   89-3027-9 Manitowoc Drier 89-3027-9 Ships In 1-2 Days $62.77
14   6019541 Weldment, LH C'post Ships 1 - 2 Days $63.69
15   6019531 Weldment, RH C'post Ships In 7-10 Days $129.23
16   87-0608-3 Adapter, .50ID X .63OD 1/2NPTF Ships In 7-10 Days $13.85
17 44-2038-3 Vinyl Tube 5/8" ID- 44-2038-3 In Stock $8.95
18   5650709 Hose Clamp (Pkg of 2)
19   56-5052-9 Ss Wormdrive Clamp (Pkg of 2) Ships In 7-10 Days $10.00
20   5012259 Screw 8-18x5/8 (Pkg of 6) - 52-1225-9 Ships In 7-10 Days $8.50
21 Obsolete
