You Are Here: Home > Manitowoc SD0592N Series Ice Machine Parts Diagram
Manitowoc SD0592N Series Ice Machine Parts Diagram

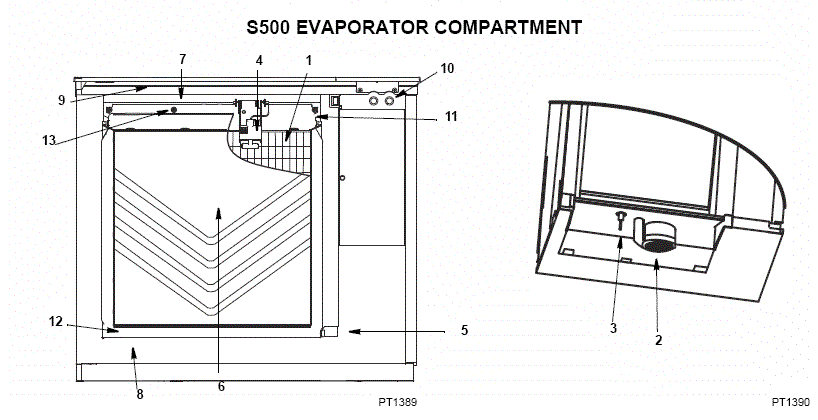

Currently Viewing: S500 Evaporator  > Go Back To Other Parts Lists
Parts List Begins Below The Diagram Image
Item   Part# Description Stock Price Qty
1 Evaporator Assembly
1a Dice Cube   7602839 Evaporator Assembly Full Dice Cube Ships In 7-10 Days $1,253.54
1b Half Dice Cube   76-0284-9 Evaporator Assembly Half Dice Cube Ships In 7-10 Days $1,368.00
1c Regular Cube   7602859 Evaporator Assembly Regular Cube Ships In 7-10 Days $1,094.77
2 Water Pump
2a 115V/60Hz/1   82-5112-9 Water Pump 115/60/1 Ships in 1-2 Days $209.54
2b 230V/60Hz/1   20-0739-9 Water Pump 230/60/1 Ships In 7-10 Days $208.62
2c 230V/50Hz/1   82-5210-9 Water Pump - 230/50-60/1 Ships in 1-2 Days $204.95
3 Water Level Probe 2006549 Manitowoc Water Level Probe In Stock $26.95
3a. Wire, control box to probe   20-0798-9 Wire Lead Control Box to Probe Ships In 7-10 Days $13.85
4 Ice Thickness Control Probe 20-0802-9 Manitowoc Ice Thickness Control Probe In Stock $54.95
5 Magnetic Bin Switch 000007888 Magnetic Bin Switch Ships In 1-2 Days $29.95
6 Water Curtain   40-1097-9 Water Curtain Ships In 1-2 Days $40.95
7 Water Distribution Assembly   76-0219-3 Water Distributor Assy Ships In 1-2 Days $48.00
7a a. O-Rings (Back of Distribution Assembly)   50-0464-9 O-Ring, Package of 6 Ships In 1-2 Days $5.00
8 Water Trough   40-0360-9 Manitowoc Water Trough - 40-0360-9 Ships In 1-2 Days $35.08
9 Evaporator Top Filler Panel   40-0846-9 Evaporator Top Filler Panel Ships In 7-10 Days $52.62
9a Filler Panel Bracket   60-6333-9 Stainless Steel Clamp Ships In 7-10 Days $14.77
9b Bracket Screw 52-0209-9 Phil Flat Hd Screw Pkg of 12 - Obsolete
10 Access Valve   83-7326-3 Valve, Access Ships In 7-10 Days $10.15
11 Evaporator Top Frame Assembly   76-0220-3 Evaporator Top Frame Assy Ships In 7-10 Days $60.92
12 Water Diverter   76-0221-3 Condensate Drain Pan Ships In 7-10 Days $18.50
13 Screw, (Water Distribution Tube Mounting) Each   5004799 Screw (Each)
13a O-Ring   50-0462-9 O-Ring Pkg of 10 Ships In 7-10 Days $5.00
14 Screw, #12-16 x .687 (Used to Mount Evaporator) Each   50-0461-9 Screw #12-16 X .687 (Each) Ships In 7-10 Days $5.00
15 Water Pump Base O-Ring   50-0465-9 O-Ring, Water Pump Base Ships In 7-10 Days $7.38
16 Water Pump Outlet O-Ring   50-0467-9 O-Ring, Water Pump Outlet Ships In 7-10 Days $4.00
17 Vinyl Tubing 0.625 ID (dump valve to drain adapter)   000001382 Vinyl Tubing 0.625 ID (Dump Valve To Drain Adapter) In Stock $12.95
17a Insulation   6038831 Tubing Insulation - 603883-1 Ships In 7-10 Days $12.95
